Ein Minirechner - selbst gebaut



Folgende Anforderungen stellen wir an einen selbstgebauten Minirechner:

  1. Zwei Ziffern (2 Summanden bzw. Minuend und Subtrahend) im Dezimalsystem sollen addiert und subtrahiert werden.
  2. Beide sollen ins Dualsystem codiert werden,sodass sie an die Eingänge eines 4-bit-Volladdierers u. eines Paralleladdierers gelegt werden können.
  3. Am Ausgang des Volladdierers soll eine Informationsweiche geschaltet sein, sodass anhand der evtl. überlaufenden 1 erkannt wird, ob die Differenz negativ ist oder nicht.
  4. Eine Plus-Minus-Anzeige soll dazu:
    Ein Inverter an ü4 und 2 Leuchtdioden machen diese Arbeit für uns.
  5. Die Differenz soll decodiert werden.
  6. Gleichzeitig sollen a und b auch addiert werden: Also zweigen wir auch Leitungen zu den Eingängen eines Paralleladdierers ab.
  7. Wenn wir wollen, können wir an die Ausgänge des Paralleladdierer einen Decoder schalten (die Decodiergleichungen müssen dann bis zur 16 vervollständigt werden, wir sparen uns das und lassen die Summe im Dualsystem anzeigen.

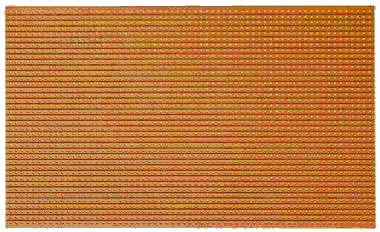

Benutzen wir Platinen mit Lötstreifenraster (oder auch mit Punkteraster) und Codierer, VA, ... als integrierte Bauelemente, dann geht's einigermaßen schnell.

Im nächsten Kapitel soll gezeigt werden, wie mit TTL-Bausteinen (transistor-transistor-logic) ein Decoder gelötet werden kann.



Als Einschub ein paar Software-Links ins Netz aller Netze:
    Verwendet man für die Schaltung z.B LOGIPLUS-Bausteine (die Demoversion oder die Baukästen), braucht man die Fläche eines (nicht zu kleinen) Esstisches! Simulationssoftware ist auch möglich. Die Verwendung des Programmes LOCAD ist möglich und für kleinere Ausschnitte aus der Schaltung das Applet von Kazuhiko Arase

    Eine Realschule aus Bayern hat einen Überblick logischer Symbole im Internet erstellt.

    Das Johannes-Rau-Gymnasium bietet hier einen Download-Link für LOCAD 2004 für Windows (Campuslizenz, Testversion funktioniert). Oder gehe gleich hierhin.

    Wer LOCAD für DOS an der Schule hat und dennoch Bildschirmfotos mit der Drucktaste von Schaltplänen machen möchte, kann dann LOCAD in der DOSBOX laufen lassen. CHIP bietet hier einen Link zum Download von DOSBOX.

    Auch mit der Testversion von Smartdraw (Verwendung der US-Norm) können logische Symbole / Schaltpläne gezeichnet werden, sie sind jedoch nicht einschaltbar.

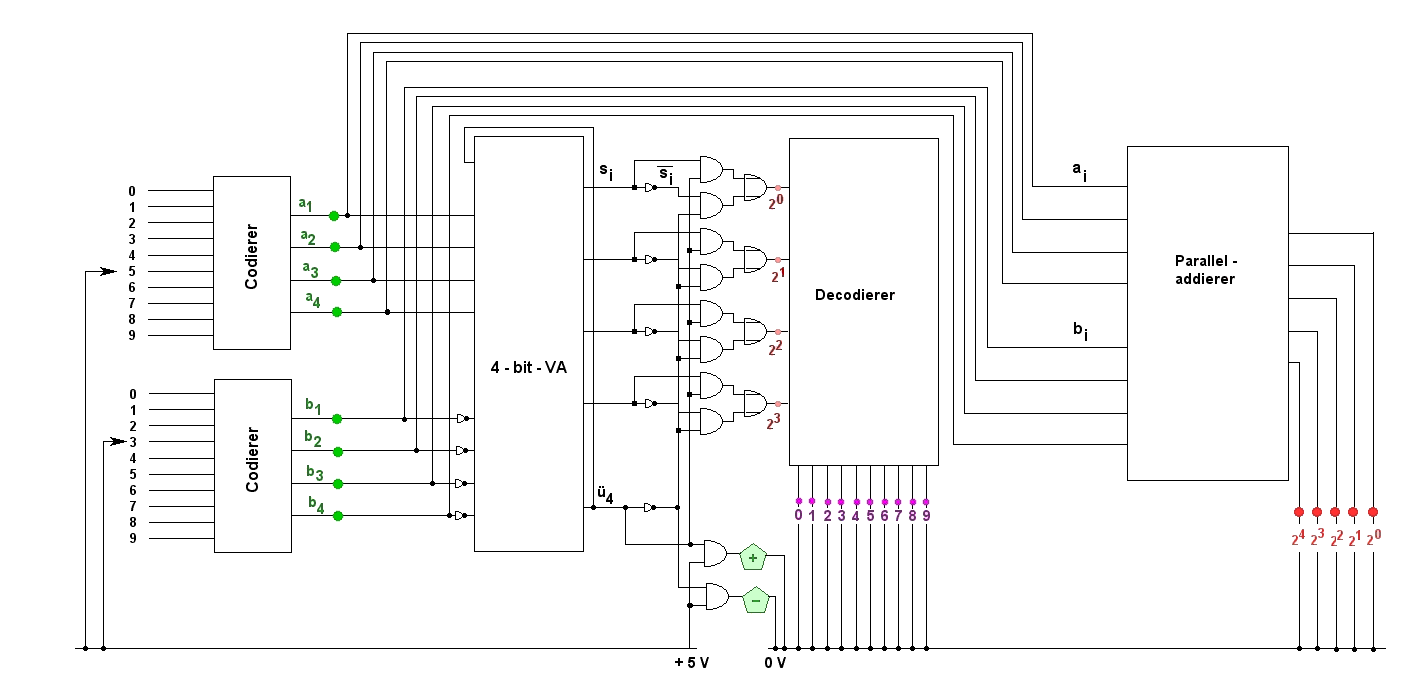

Und hier nun der Schaltplan des Minirechners:
