Dioden-Logik und Dioden-Transistor-Logik

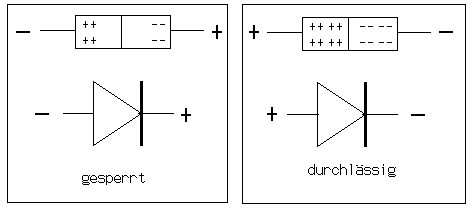

Zur Erinnerung: Siehe auch hier



Im Folgenden werden die logischen Grundschaltungen mit Dioden bzw. mit Dioden und Transistoren dargestellt: Siehe auch hier.

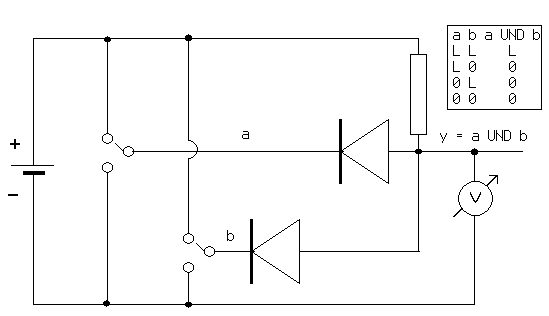

UND (DL): Ist a=L bzw. b=L, dann sperren die beiden Dioden und das Voltmeter zeigt die volle angelegte Spannung an. Sobald eine der beiden Dioden durchlässig ist (a=0 oder b=0 oder beides), dann sind beide Anschlüsse des Voltmeters mit dem Minuspol der Batterie verbunden, es werden 0V angezeigt.

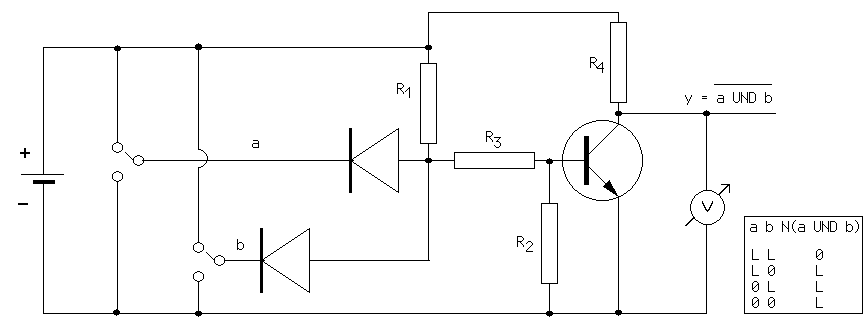

Die UND-Schaltung wird nun zu einer NAND-Schaltung (DTL) durch Dahinterschalten eines Transistors ergänzt:

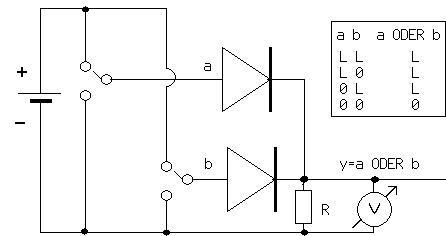

Weiter geht's mit der ODER-Schaltung:



Sobald mindestens eine Diode in Durchlassrichtung geschaltet ist, hat der obere Anschluss des Voltmeters Verbindung zum Pluspol der Batterie und die volle Spannung wird angezeigt.

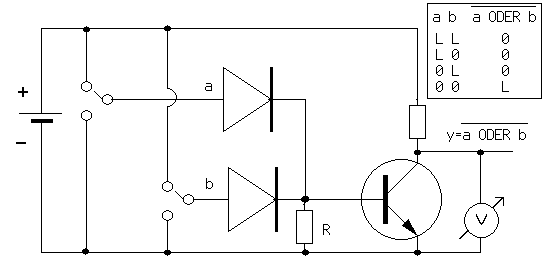

Die Schaltung wird wieder durch Dahinterschalten eines Transistors zur NOR-Schaltung ergänzt:
