Detektorempfänger




Radiowellen der nächstgelegenen Rundfunksender setzen die Elektronen in der Antenne in Schwingungen und erzeugen somit kleine Wechselströme unterschiedlicher Frequenzen und Amplituden.

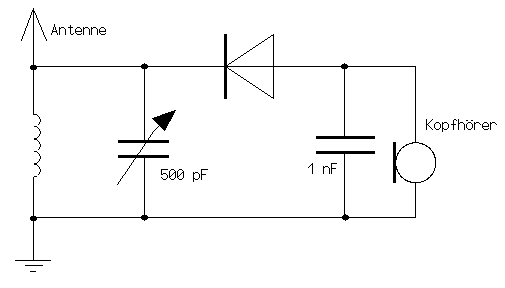

Um eine bestimmte Empfangsfrequenz herauszufiltern, wird nun der Schwingkreis aus Spule und Drehkondensator eingesetzt.

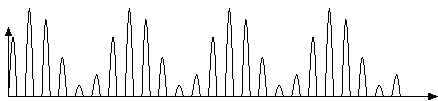

Da die Tonsignale symmetrisch auf die Trägerwelle aufmoduliert sind, muss noch eine Gleichrichtung (Abschneiden einer Halbwelle, Wechselspannung wird zu Gleichspannung mit wechselnder Amplitude) durch eine Diode erfolgen, damit der Kopfhörer keine "Nulllinie" empfängt.

Zur Funktion des rechten Kondensators: Siehe Aufgabenblatt .
