Resistor-Transistor-Logik und Resistor-Capacitor-Transistor-Logik

Als Beispiel soll hier die NOR-Schaltung in den Varianten RTL, DCTL und RCTL vorgestellt werden.

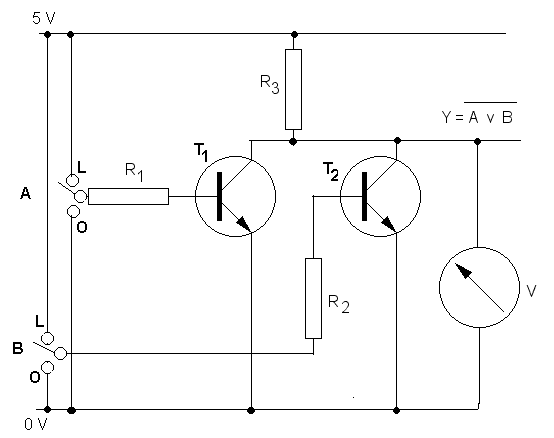

Bekannt aus Jahrgangsstufe 9 ist bereits die RTL-Schaltung für NOR:

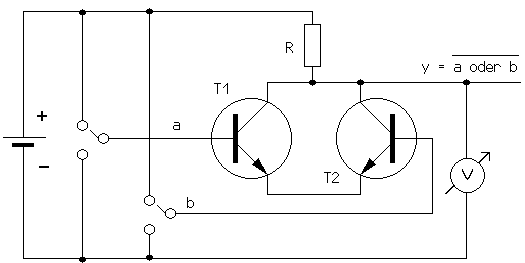

Die ff. Abbildung zeigt die DCTL-Schaltung (Direct Coupled Transistor Logic): Durch die direkte Kopplung der beiden Transistoren genügt ein einziger Kollektorwiderstand auch für den Fall, dass beide Transistoren angesteuert werden.

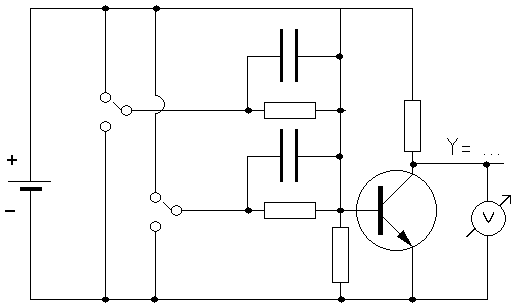

Als nächstes die RCTL-Schaltung für NOR: Die beiden Kondensatoren sind zur Verarbeitung schneller Schaltvorgänge parallel zu den Basisvorwiderständen geschaltet. Sobald die Transistorbasis über den einen oder anderen Basisvorwiderstand angesteuert wird, beginnt die Entladung des rechten Kondensatorbelegs und sperrt sie wieder.
