Induktion

  1. Ein Stabmagnet wird in die Fläche einer Leiterschleife (Spule) getaucht, bzw. die Fläche einer Leiterschleife taucht in ein Magnetfeld.



    Wir beobachten, dass ein Galvanometer, das an die Spule (Leiterschleife) angeschlossen ist, ausschlägt.

  2. Die Leiterschleife taucht ganz in das Magnetfeld ein (der Stabmagnet befindet sich ganz im Spuleninnenraum).



    Wir beobachten, dass der Galvanometerausschlag zurück geht.

  3. Die Leiterschleife verlässt das Magnetfeld auf der anderen Seite wieder (der Stabmagnet wird aus dem Spuleninnenraum auf der anderen Seite herausgeschoben)




  4. Wir beobachten, dass das Galvanometer nach der anderen Seiten ausschlägt.

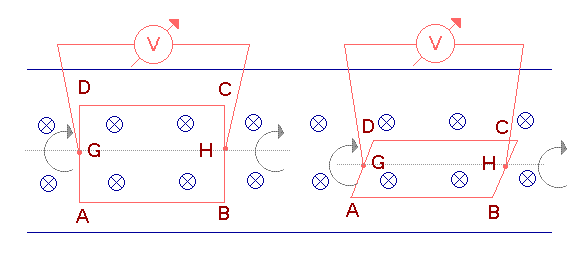

  5. Auch bei Drehung einer Leiterschleife im Magnetfeld sehen wir einen Galvanometerausschlag:





Zusammenfassend gitl:

    Eine Induktionsspannung wird erzeugt, wenn
  1. sich die in ein Magnetfeld eintauchende Fläche einer Leiterschleife (Spule) ändert.
  2. die Stärke des Magnetfeldes geändert wird (z. B. beim Ein- und Ausschalten eines Elektromagneten: Bei der Fahrradlichtmaschine (nix Dynamo) rotiert eine starker Magnet über einer Spule).
  3. ein Leiter durch ein Magnetfeld bewegt wird.

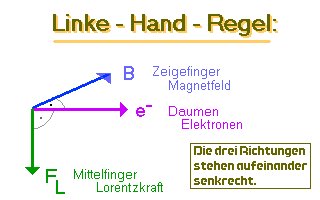

Ursache dieser induzierten Spannung ist die LORENTZKRAFT, die auf bewegte freie Elektronen im Magnetfeld wirkt. Ihre Richtung wird durch die "Linke-Hand-Regel" angegeben.











































































Schallwellen

Schallwellen sind sog. Longitudinalwellen (Ausbreitungsrichtung und Richtung der schwingenden Teilchen sind gleich). Ein Applet für ein solches Wellenmodell könnt Ihr hier im Internet ansehen.

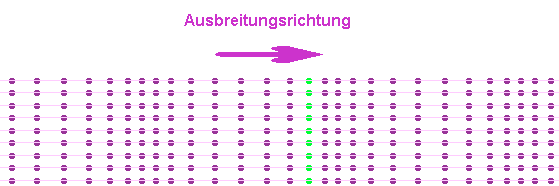

Durch die Schwingung einer Membran (z.B. an einem Lautsprecher) werden Luftmoleküle in Schwingungen versetzt ("grüne Kügelchen" schwingen in Längsrichtung hin und her), es entstehen Verdichtungen in der Luft (Regionen mit Überdruck bzw. Unterdruck), die dann z.B. auf ein menschliches Ohr treffen:



Ein wenig mehr zum Thema 'WELLE' findest Du hier. Dort findest Du auch weitere Links im Internet zum Thema




























































Galvanometer

Ein Galvanometer ist eim empflindliches Strommessgerät, dessen Wirkung auf der Lorentzkraft beruht:

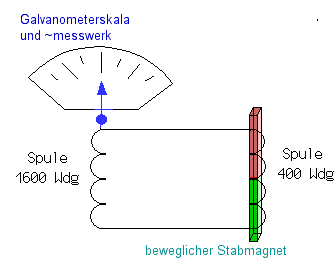

Für Demonstrationszwecke kann mit Schülerexperimentiermaterial ein G. selbst gebaut werden. Bei Bewegung des Stabmagneten sieht man dann einen Zeigerausschlag.

Links zu 'Galvanometer' im Internet:

Link 1
Link 2
Link 3
Link 4
Link 5





Elektrische Leistung ist das Produkt aus elektrischer Arbeit und Zeit, es gilt also:
W = U I t

[W)= Watt = VA (Voltampère)

Bewegt man eine Probeladung in einem elektrischen Feld, so wird elektrische Arbeit verrichtet. Bewegt man dabei die Probeladung gegen die Kraftrichtung des elektrischen Feldes, so steigt ihre potentielle Energie an. Erfolgt die Bewegung in der Kraftrichtung des Feldes, dann verrichtet das Feld Arbeit an der Ladung und beschleunigt den Ladungsträger, dessen kinetische Energie also steigt.

Link ins Netz aller Netze:
Hier kann man etwas mehr darüber lesen.
