Prozess- und Impulsdiagramm und weitere Regelungen

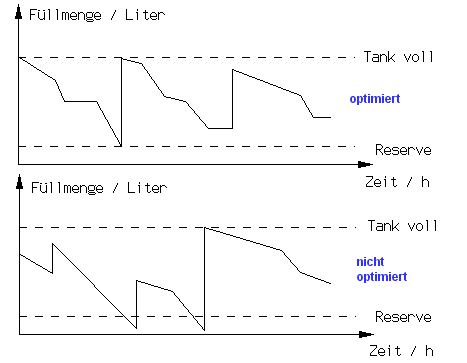

Sieht man sich den Ablauf der Füllstandhöhe z.B. im Tank eines Autos bei längerer Fahrt an, so erhält man ein Prozessdiagramm. Dies ist optimiert, wenn sich die Regelgröße innerhalb eines gewünschten Toleranzbereiches bewegt. Die Vorratshaltung heißt dann geregelt. Die Füllmenge ist die Regelgröße:

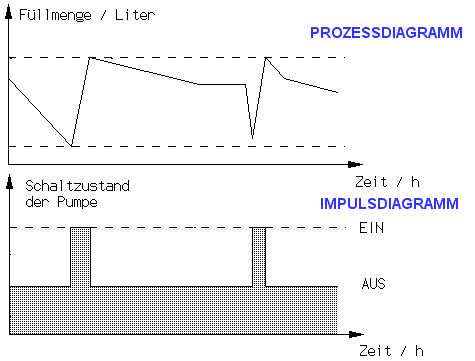

Sieht man sich auch noch den Schaltzustand der Benzinpumpe dazu an, hat man das zugehörige Impulsdiagramm:
